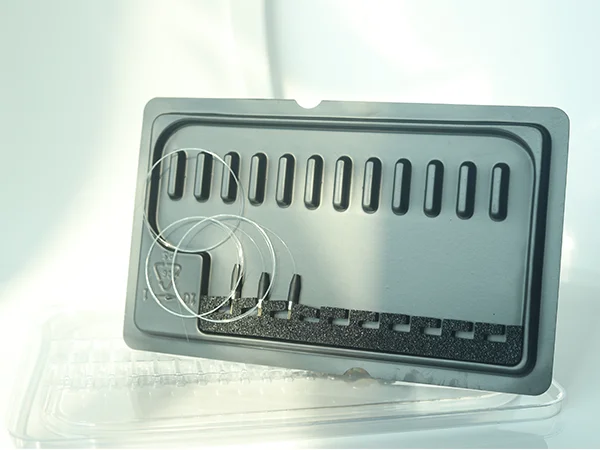

Што треба да знаете за антистатичко термопластично пакување за електроника?

Што треба да контролира ESD пакувањето?

Пакувањето со електроника служи како дел од системот за ракување околу компонентата. Кога таа компонента е чувствителна на електростатички настани, фиоката мора да обезбеди предвидливо електрично однесување покрај физичката организација. Ова е причината зошто пакувањето за ESD треба да се специфицира преку мерливи карактеристики на материјалот и површината, а не само преку изгледот.

Статичкото полнење може да се развие преку контакт и одвојување помеѓу различни материјали, движење при ракување, триење и други вообичаени производни активности. Чувствителна компонента може да помине низ многу фази пред конечното склопување, така што пакувањето може да се отвори, пренесе, наредени и повторно да се употреби неколку пати. Секоја фаза создава можности за неконтролирани електростатички услови доколку пакувањето не е соодветно дизајнирано.

Структурата на пакувањето исто така влијае на движењето на производот. Фиока со посебни шуплини може да ги одвои поединечните компоненти и да го намали непотребниот контакт помеѓу соседните делови. За конектори, сензори, компоненти поврзани со ПХБ и други прецизни производи, контролираното позиционирање може да го направи рачното ракување и ракувањето со производната линија поуредено.

Ефективното електронско пакување комбинира електростатска контрола со физичка организација. Ниту една од функциите не треба да се третира како изолирана карактеристика.

Исто така, важно е да се разбере дека не секоја електронска компонента ја има истата чувствителност или барање за ракување. Полупроводничките пакувања, конектори, сензори, оптички модули и склопени кола може да се разликуваат по тежина, форма, изложени површини и процесна средина. Затоа пакувањето треба да се развива околу вистинскиот производ наместо да се потпира на една универзална структура на послужавник.

• Дефинирано однесување на ESD:електричните карактеристики треба да се специфицираат според барањата на компонентата и процесот.
• Стабилно позиционирање:поединечните шуплини може да го ограничат несаканото движење за време на ракувањето.
• Соодветна структура:дебелината, длабочината и геометријата на ѕидот треба да одговараат на физичкиот производ.
• Компатибилност на процесот:редење, гнездење, проверка и ракување од линијата треба да се земат предвид од почеток.

Која термопластика одговара на различни ESD апликации?

Термопластичната селекција влијае повеќе од електричното однесување. Исто така, ја одредува ригидноста, отпорноста на удар, флексибилноста, транспарентноста, температурното однесување, изгледот и карактеристиките на формирање. За електронските фиоки, овие својства треба да се земат заедно бидејќи материјалот што обезбедува една посакувана карактеристика може да воведе ограничувања во друга област.

ПП за повторено ракување

ПП е корисен кога на фиоката му е потребна комбинација од отпорност на замор на виткање, отпорност на паѓање и отпорност на температура. Овие карактеристики се релевантни за апликации каде што послужавникот може постојано да се става, префрла, се наложува или се враќа во производствена област.

SMT околините може да вклучуваат често ракување и организирано движење помеѓу фазите на процесот. Може да се земе предвид структура заснована на PP каде пакувањето мора да толерира повеќекратна употреба додека ги одржува дефинираните електростатички карактеристики.

ПЕТ за транспарентност и ригидност

ПЕТ обезбедува висока транспарентност и добра цврстина, што го прави корисен каде што се важни прегледот на компонентите и видливоста на производот. Транспарентната фиока може да им олесни на операторите да го идентификуваат распоредот на компонентите без да ја отстранат секоја ставка од својата позиција.

Видливоста може да поддржи и работни текови ориентирани кон инспекција. Кога концептот за пакување им овозможува на операторите директно да го видат производот, фиоката може да обезбеди организација додека зачувува јасен приказ на компонентата.

П.С за општи структури на послужавник

П.С е релативно кршлив и има нешто помала транспарентност од PET. Сепак, може да се смета за фиоки за обрт на електронски компоненти за општа намена каде што целокупната структура и опкружувањето за ракување се компатибилни со неговите карактеристики.

Правилниот избор не треба да се заснова само на името на материјалот. Вистинската тежина на компонентата, димензиите на шуплината, очекуваното влијание, температурните услови, барањето за транспарентност и планираната фреквенција на ракување влијаат на изборот.

Во пракса, електричните перформанси треба да останат поврзани со механичките перформанси. Фиоката може да го има посакуваниот опсег на отпор, но сепак е слабо прилагоден на производот ако неговата форма, флексибилност или температурно однесување не одговараат на околината за ракување.

Како треба да се одреди површинскиот отпор?

Отпорот на површината е еден од централните технички параметри во ESD пакувањето бидејќи обезбедува мерлив начин да се опише електричното однесување на материјалот за пакување. Целниот опсег треба да се избере според барањата за ESD на компонентата и околната средина за ракување.

Прилагодена програма за пакување може да одреди отпор на површината од 1,0×104Ω до 1,0×10111Ω. Тој опсег опфаќа повеќе барања за електростатска контрола, но постоењето на широк опсег не значи дека една вредност е автоматски погодна за секоја апликација.

Различни електронски производствени средини може да имаат различни барања за контрола на полнењето, ракување со материјали и интеграција на процесите. Фиока што се користи за општ промет на компоненти може да има различна спецификација од фиоката што се користи за чувствителна проверка, автоматско ракување или пакување на компоненти со изложени спроводливи структури.

Започнете со барањето за компонента

Првото прашање треба да биде кое ниво на ESD контрола е потребно за компонентата и процесот на ракување. Спецификациите за пакување потоа треба да се развијат околу тоа барање наместо да се избере електрична вредност едноставно затоа што најчесто се користи.

Размислете за целосниот систем за пакување

Фиоката е само еден елемент од околината за пакување. Надворешните картони, материјалите за амортизација, сепараторите, работните површини, опремата за ракување и другите компоненти за пакување исто така може да влијаат на електростатските услови околу производот.

Ова го прави размислувањето на системско ниво важно. Послужавник со карактеристики на контролиран отпор сè уште треба да се интегрира во процес на ракување што го препознава електричното однесување на околните материјали и опрема.

Поврзете го отпорот со геометријата

Електричната спецификација не треба да предизвика инженерите да ја превидат физичката заштита. Длабочината на шуплината, растојанието меѓу ѕидовите и структурата за позиционирање треба да ја заштитат компонентата додека ја зачувуваат потребната електростатска функција.

• Дефинирајте го потребниот опсег на отпор:поврзете ја целната вредност со вистинското барање за заштита од ESD.
• Чувајте ја компонентата во контролирана положба:користете шуплини и лоцирање на карактеристики каде што е потребно.
• Прегледајте ја целосната средина за ракување:земете ги предвид другите материјали и опрема што комуницираат со фиоката.
• Потврдете го готовиот производ:користете соодветна опрема за тестирање отпор за да проверите дали се постигнати наведените електрични карактеристики.

Мерливата спецификација, исто така, ја олеснува комуникацијата помеѓу дизајнерите на пакување, производителите на компоненти и тимовите за производство. Наместо да се опишува фиоката само како „антистатичка“, проектот може да го идентификува предвидениот опсег на отпор и материјалната конструкција потребна за да се постигне тоа.

Како треба да се дизајнира фиока за ESD?

Електричната контрола е само дел од дизајнерскиот проблем. Електронската фиока, исто така, мора безбедно да ја држи компонентата, да овозможи практично полнење и растоварување, да одговара на опремата за ракување и да остане компатибилна со барањата за редење или гнездење.

1. Дефинирајте го пликот на производот

Започнете со точните димензии на компонентата. Снимајте должина, ширина, висина, дијаметар, испакнатини, места на конектори, чувствителни површини и сите области што не треба да стапат во контакт со фиоката.

За неправилни електронски склопови, корисните информации за дизајнот може да вклучуваат неколку димензии на напречниот пресек наместо една вкупна големина. Ова може да биде особено важно за конектори, сензори и склопови на ПХБ со испакнати компоненти.

2. Изградете ја празнината околу производот

Посебната шуплина може да ја контролира положбата на секој дел додека создава одвојување помеѓу соседните компоненти. Геометријата на шуплината треба да го балансира задржувањето и пристапноста. Претерано лабаво позиционирање може да дозволи движење, додека премногу рестриктивната геометрија може да го отежне товарењето и растоварувањето.

3. Размислете за дебелината на ѕидот

Дебелината на ѕидот влијае на цврстината, тежината и однесувањето на садот. Големите шуплини и длабоките структури може да бараат внимателно разгледување на дистрибуцијата на материјалот за време на термоформирањето. Затоа, дебелината треба да се процени заедно со насоката на формирање и конечната геометрија на фиоката.

4. Додајте функции за редење или вгнездување

Електронските фиоки за повеќекратна употреба честопати треба да се наредат кога се наполнети и вгнездени кога се празни. Овие карактеристики може да ја намалат сложеноста на складирањето и да ја подобрат ефикасноста на ракување, но геометријата треба да биде дизајнирана така што наредените фиоки остануваат стабилни и шуплините не се мешаат една со друга.

5. Заштитете ги чувствителните површини

Компонентите може да имаат изложени куќишта, конектори, леќи, иглички или завршени површини за кои е потребен контролиран контакт. Онаму каде што е соодветно, фиоката може да се конфигурира со заштитни влошки или избрани карактеристики за амортизација, така што производот е поддржан без непотребен контакт со површината.

6. План за автоматско ракување

Фабриките за електроника може да ги преместуваат фиоките рачно, со колички, транспортери или автоматска опрема за ракување. Структурата на фиоката треба да биде компатибилна со планираниот процес, вклучувајќи ги пристапните точки, висината на редење, ориентацијата и насоката на полнење.

Затоа, најсигурните дизајни на фиоки се специфични за апликацијата. Тие не се потпираат на фиксна шема на празнина кога самиот производ има уникатна форма или посебен услов за ракување.

Зошто термоформирањето е корисно за електронски фиоки?

Термоформирањето е особено корисно кога електронското пакување бара приспособени шуплини, големи површини, заоблени контури или широки димензии на фиоката. Загреан термопластичен лим може да се формира преку алат за да се создаде структура специфична за производот без присилување на секоја апликација во мал стандарден формат.

Ова е важно за електрониката бидејќи пакувањето на компонентите може да варира од мали поединечни делови до поголеми склопови и системи со повеќе делови. На една фиока може да му треба решетка од мали шуплини, додека на друга може да бидат потребни длабоки џебови за поголеми склопови.

Способност за голем формат

Термоформираното пакување може да се произведува со димензии до приближно 1300 × 750 × 740 mm, што е предмет на вистинската структура на фиоката и барањата за производство. Оваа широка способност за формирање е корисна кога системот за пакување покрива големо склопување или повеќе производни зони.

Приспособени распореди на шуплина

Термоформирањето овозможува шаблонот на шуплината да се развие околу распоредот на производот. Поединечните шуплини може да се распоредат според димензиите на компонентите, а целокупниот отпечаток на фиоката може да се прилагоди на постојните транспортни или складишни структури.

Развојна флексибилност

Електронските производи можат да се променат во текот на развојот. Положбите на конекторите, димензиите на куќиштето, конфигурациите на ПХБ и распоредот на додатоците може да се ревидираат. Флексибилен пристап за термоформирање може да поддржи избрани развојни проекти каде што се потребни приспособени алатки и структури со широк формат.

Разновидност на материјали

ПП, PET, PS и други соодветни термопластики може да се земат предвид во процесот на термоформирање. Ова овозможува заедно да се проценат електричните, механичките и визуелните барања на фиоката.

Интеграција со карактеристики на пакување

Концептот за формирање може да вклучи области за позиционирање, структури за редење, отвори и други функционални детали. Онаму каде што е потребна дополнителна заштита на површината, избраните материјали за амортизација може да се интегрираат и во дизајнот на пакувањето.

Термоформирањето е најкорисно кога геометријата на пакувањето треба внимателно да го следи производот наместо да ја принудува сложената компонента во генерички формат на фиоката.

Процесот на производство сепак треба да се избере според геометријата на производот, потребното електрично однесување, количината на производство и целокупната стратегија за пакување. Термоформирањето е процесна опција наместо универзален одговор за секоја апликација за електронско пакување.

Каде најчесто се користат ESD фиоките?

Термоформираните фиоки контролирани со ESD можат да поддржат многу фази на производство и логистика на електроника. Точната структура зависи од тоа дали пакувањето е наменето за складирање, проверка, движење на производствената линија, промет или транспорт.

• Електронски компоненти:конектори, сензори, делови поврзани со ПХБ, полупроводнички компоненти и други статички чувствителни производи може да се распоредат во посебни шуплини.
• Ракување со ПХБ:таблите и електронските склопови може да се поддржат при привремено складирање, пренос и движење на производната линија.
• Прецизни електронски делови:поединечните шуплини може да помогнат во одржувањето на организирано позиционирање на компонентите со дефинирани барања за ракување.
• SMT производство:Послужавниците за обрт за повеќекратна употреба можат да поддржат повторено движење помеѓу фазите на производство каде што е потребно контролирано електростатско однесување.
• Оптоелектронски компоненти:пакувањето може да се конфигурира за оптичка комуникација и оптоелектронски склопови со наведени услови за ESD.
• Индустриска електронска опрема:може да се организираат големи компоненти и склопови за складирање, внатрешен транспорт и контролирано ракување.

Инспекција на компоненти

Пакувањето насочено кон инспекција има корист од организираното позиционирање и јасен пристап до компонентата. Кога транспарентноста е важна, PET може да се земе предвид за структури кои му дозволуваат на операторот да го види производот додека тој останува во фиоката.

SMT и промет на производна линија

Производните средини може да вклучуваат повторено движење на послужавник помеѓу фазите на процесот. PP може да се земе предвид кога отпорноста на замор, отпорноста на удар и температурното однесување се усогласуваат со барањата за постојано ракување.

Ракување со ПХБ и склопување

Таблите и склоповите на кола може да имаат поголеми димензии и кревки монтирани карактеристики. Затоа, шуплините на фиоката треба да ја поддржуваат плочата без да допираат со компоненти кои не се дизајнирани да поднесуваат оптоварување.

Оптоелектронско пакување

Компонентите за оптичка комуникација може да имаат чувствителни површини и прецизни димензии. Нивната структура на пакување треба да ја земе предвид ориентацијата на компонентите, контактните зони, одвојувањето и потребните електростатски својства.

Како функционираат заедно чистотата и заштитата на производите?

Пакувањето со електроника не е само уред за контрола на ESD. Чистотата исто така може да биде важна, особено кога компонентите се изложени на прашина, честички или контаминација на површината за време на производството. Затоа, дизајнот на пакувањето треба да се однесува и на електростатското однесување и на физичката чистота на фиоката.

Чистата производна средина може да помогне во контролата на лепењето на прашината за време на производството на фиоката. Ракувањето со материјалите, обликувањето, отсекувањето и складирањето треба да се управуваат доследно, така што готовиот фиока е погоден за наменетата електроника.

Контрола на контакт области

Не секоја компонента површина треба подеднакво да го допира пакувањето. Некои производи имаат завршени козметички површини, изложени контакти, оптички површини или чувствителни испакнатини. Дизајнот на шуплината може да го ограничи непотребниот контакт и да ги држи деликатните области подалеку од структурните рабови.

Користете заштитни влошки кога е соодветно

Избраните дизајни на пакување може да вградат материјали за амортизација како сунѓер каде што е потребен дополнителен мек контакт слој. Овој пристап може да помогне во намалувањето на површинскиот контакт и ознаките за ракување за производи со поголем изглед или чувствителност на контакт.

Одржувајте практики за чисто ракување

На перформансите на пакувањето влијае она што се случува по производството, како и за време на производството. Чистото складирање, контролираните практики за полнење и соодветните процедури за ракување можат да помогнат да се зачува предвидената состојба на фиоката пред да стигне до компонентата.

Размислете за повторна употреба

Послужавниците за повеќекратна употреба може да поминат низ многу циклуси на ракување. Кога повторната употреба е дел од системот за пакување, дизајнот треба да го земе предвид заморот, постојаното чистење, редење и повторното полнење. PP може да биде корисен во апликации каде што тие карактеристики се усогласуваат со потребните електрични и механички перформанси.

Управувањето со квалитет базирано на ISO може да обезбеди структурирана рамка за контрола на процесот, додека применливото тестирање од трета страна може да се користи за да се проценат релевантните карактеристики на материјалот или производот според барањата на клиентите.

Кои информации се потребни за сопствен развој?

Прилагодените фиоки најдобро функционираат кога дизајнот на пакувањето започнува со јасни информации за производот и процесот на ракување. Колку е поцелосен влезот, толку е полесно да се одреди геометријата на шуплината, насоката на материјалот, опсегот на отпор и целокупната структура на фиоката.

1. Дефинирајте го производот.Обезбедете ги димензиите на производот, целокупната форма, критичните испакнатини и сите области што треба да останат без контакт.
2. Дефинирајте ја околината за ракување.Објаснете дали фиоката се користи за складирање, рачно пренесување, промет на производна линија, проверка, редење или транспорт.
3. Дефинирајте го барањето за ESD.Наведете го потребниот опсег на отпор на површината или применливите барања за пакување за компонентата.
4. Дефинирајте ги димензиите на фиоката.Обезбедете ја саканата вкупна должина, ширина, висина и какви било ограничувања наметнати од транспортните контејнери или производната опрема.
5. Дефинирајте ја структурата на шуплината.Определете го бројот на шуплини, длабочината на шуплината, растојанието, ориентацијата и насоката на вчитување на производот.
6. Дефинирајте дополнителни функции.Идентификувајте ги барањата за редење, гнездење, амортизирање, позиционирање, отвори, етикети или барања за лого каде што е применливо.
7. Прегледајте ја насоката на материјалот.Споредете ги PP, PET и PS со електричните, механичките, температурните и изгледните барања на апликацијата.

Цртежи и димензионални податоци

Инженерските цртежи можат да обезбедат прецизни информации за критичните димензии, толеранциите и интерфејсите на компонентите. Спецификациите за димензии се исто така корисни кога производот има релативно едноставна геометрија.

Физички информации за производот

Физичкиот производ може да помогне да се разјаснат неправилните форми, вистинските контактни површини, премините во висина и испакнатите компоненти кои може да биде тешко да се опишат само преку основните димензии. Целта е да се разбере вистинскиот плик на пакетот пред да се финализира дизајнот на шуплината.

Опрема за пакување и логистика

Фиоката исто така треба да биде дизајнирана околу начинот на кој ќе се движи низ фабриката. Димензиите на контејнерите, висината на редење, длабочината на гнездење, просторот на транспортерот и пристапот на операторот може да влијаат на конечната форма.

Според тоа, спецификацијата на проектот треба да го опише целосното патување на фиоката, од полнење преку складирање и пренос на производна линија до фазата на неговото финално пакување или транспорт. Овој поширок приказ помага да се спречи дизајнот на шуплината да реши само еден чекор од процесот.

Што треба да се провери пред испораката?

Готовите електронски фиоки треба да се проверат и од електрична и од физичка перспектива. Фиоката може да ги исполни предвидените димензии додека не ја одржува потребната карактеристика на отпор, исто како што може да го исполни опсегот на отпор додека има проблеми со шуплината или натрупувањето.

Електрична верификација

Спецификуваниот опсег на отпорност на површината може да се провери со соодветна опрема за тестирање отпор. Верификацијата треба да се изврши според применливиот метод на тестирање и барањата за пакување.

Верификација на димензии

Критичните димензии треба да се мерат според договорените барања за дизајн. Посебно внимание треба да се посвети на длабочината на шуплината, положбата на шуплината, периметарот на фиоката и секоја карактеристика што директно се поврзува со компонентата или надворешната опрема за ракување.

Инспекција за чистота

Готовите фиоки треба да се проверат за видлива контаминација и материјални остатоци. Ова е особено важно за пакувањето со електроника каде што чистотата може да влијае на околината за ракување.

Конзистентност на производството

Управувањето со квалитетот треба да ги опфати внесените материјали, условите за формирање, отсекувањето, проверката и ракувањето со готовиот производ. Повторливиот процес е важен бидејќи електричните и физичките карактеристики на фиоката треба да останат конзистентни во текот на производството.

Онаму каде што е потребно, суровините и готовите производи исто така може да подлежат на применливи тестирања од трета страна. Прецизниот опсег на тестирање треба да се утврди во согласност со техничките барања на клиентот и предвидената електронска апликација.

За поширок приказ на приспособените можности за термоформирано пакување, посететеАнтистатичко термопластично пакувањеи споредете го потребниот материјал, опсегот на отпор, структурата на фиоката и условите за нанесување пред да ја финализирате спецификацијата за пакувањето.
